AVM -1 Power 8Ω 300W Power 4Ω 500W

Description

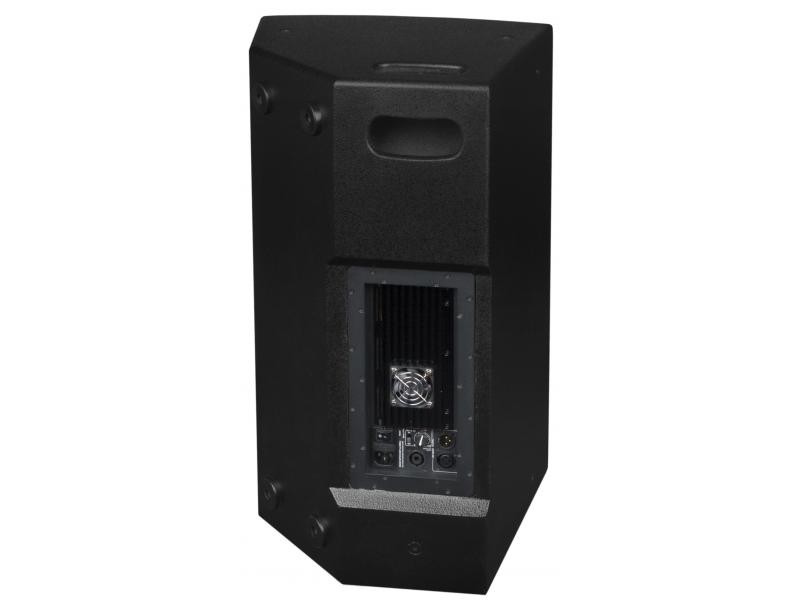

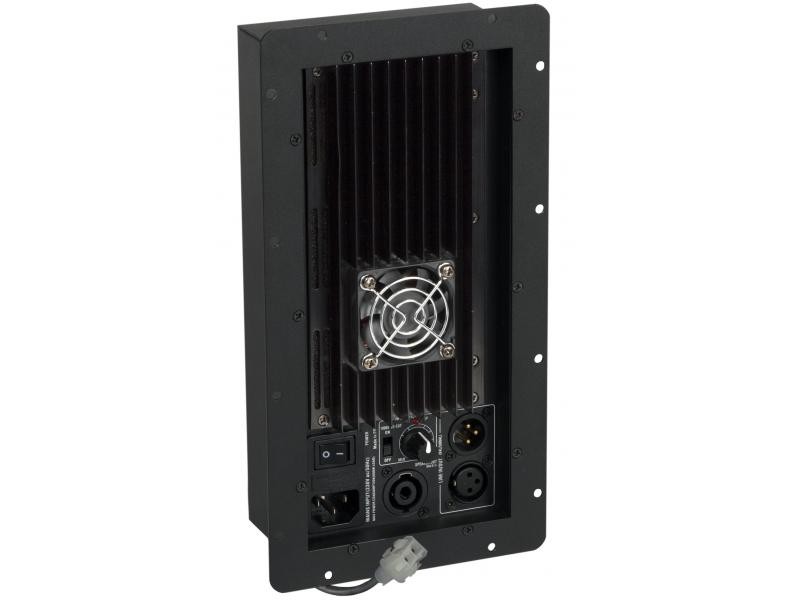

Module d'amplification de Classe D destiné à être installé à l'intérieur des enceintes VIBE-10 Mk2 & VIBE-12 Mk2.
Tout ce dont vous avez besoin pour faire la transformation sont un tournevis et quelques minutes de votre temps; pas besoin d'être un expert en électronique!
Puissance de sortie élevée : 300 Wrms @ 8ohm ~ 500 Wrms @ 4ohm
Entrées et sorties ligne, symétriques et asymétriques (jack et XLR), avec contrôle de volume.
Filtre actif intégré: filtre coupe bas réglé à 100Hz, ce qui empêchera d'envoyer des fréquences basses dans vos enceintes lors-ce qu'elles sont utilisés en combinaison avec un caisson basse actif.
Sortie au format Speakon pour une enceinte passive de 8 ohms (de préférence du même modèle).
Connecteur d'entrée IEC pour l'alimentation secteur, avec interrupteur intégré.

Information Technique

Power 8Ω (1kHz, THD+N
Power 4Ω (1kHz, THD+N
Freq. Resp. (+/-2dB): 20 – 20.000Hz
Input Sensitivity line: 1V
Input impedance: 20 kΩ
S/R ratio (A-weighted): >86dB
Damping factor: 320
Cooling: Magnetic field fan
Line input / output: Balanced XLR 3pin
Outputs: Speakon +1/-1
Protections: Thermal, Limiter, Current limiter, short circuit, DC-protection
Fuse (5x20mm): T5AL / 250V
Power supply: AC230V / 50Hz
Power consumption (peak/4Ω ): 630W
Dimensions (mm): 275x145x72mm
Hole cutout (mm): 253x123mm
Weight (without mains cable): 2kg

APL-15 Amp module JB SYSTEM    JB SYSTEMS  JBSYSTEM

EXEMPLE DE PRESENTATION

APL12


Product 203
Téléchargements

Product Manual
Photos
PDF du produit

Produits Reliés

PL-12

Description

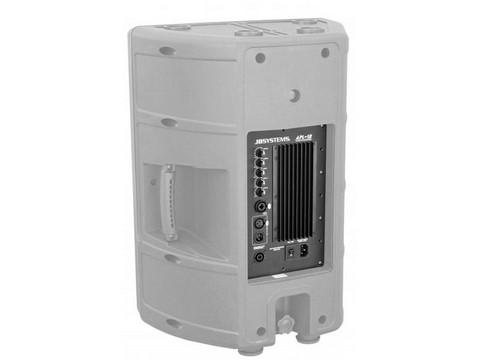

Module d'amplification de Classe D destiné à être installé à l'intérieur des enceintes en matière synthétique de la série PL.
Installation des plus aisées dans les modules de la série JB Systems® passive PL (version 2009).
Puissance de sortie élevée : 190 Wrms @ 8ohm ~ 300 Wrms @ 4ohm
Contrôles de tonalité pour les basses et les aiguës, plus master volume.
Entrées symétriques et asymétriques pour micro (jack et XLR), avec contrôle de volume.
Entrées et sorties ligne, symétriques et asymétriques (jack et XLR), avec contrôle de volume.
Sortie au format speakon pour une enceinte passive de 8 ohms (en option).
Connecteur d'entrée IEC pour l'alimentation secteur, avec interrupteur intégré.

Information Technique

Power 4 ohm: 300Wrms
Power 8 ohm: 190Wrms
Freq. Resp. (+/-1.5dB): 20 – 20.000Hz
THD (1kHz / 1W): 0,12%
Input Sensitivity line: 1V
Input Sensitivity micro: 15mV
Input impedance: 20 kohm
S/R ratio (mic off) >87dB
EQ low: +/-12dB @ 100Hz
EQ high: +/-12dB @ 10kHz
Cooling: natural air cooling
Microphone input: Bal/unbal XLR/Jack
Line input: Bal/unbal XLR 3pin
Outputs Speakon: +1/-1
Protections: Thermal, Limiter, Current limiter, short circuit, DC-protection
Fuse: (5x20mm) T6,3A / 250V
Power supply: AC230V / 50Hz
Dimensions (mm): 276x173x 45mm
Hole cutout (mm): 250x145mm
